| 名称:20MM系列(1.8°)步进电机 |
| 规格:20MM系列(1.8°)步进电机 |
| 零售价格:.00 |
| 分类:步进电机系列 |
文档下载： |
| |
|
|
|
|
技术参数
| 项目 |
规格 |
| 步距角精度 |
+/-5%,整步(无负载) |
| 电阻公差 |
+/-10% |
| 电感公差 |
+/-20% |
| 温升 |
最大80℃,两相通电 |
| 环境温度 |
-10℃-+50℃ |
| 绝缘等级 |
100MΩmin.,500VDC |
| 介电强度 |
500VAC 1分钟 |
| 转轴径像跳动 |
0.06Max.(g-load) |
| 转轴轴像跳动 |
0.08Max.(g-load) |
技术规格
|
型号
|
电流
(A)
|
电压
(V)
|
电阻
(Ω)
|
电感
(mH)
|
保持力矩
(g.cm)
|
引线
(条)
|
重量
(Kg)
|
机身长
(mm)
|
接线图
|
|
20HZ25406
|
0.6
|
3.9
|
6.5
|
1.7
|
160
|
4
|
0.026
|
25
|
|
|
20HZ30406
|
0.6
|
3.9
|
6.5
|
1.7
|
180
|
4
|
0.06
|
30
|
|
|
20HZ33406
|
0.6
|
3.9
|
6.5
|
2.2
|
200
|
4
|
0.07
|
33
|
1
|
|
20HZ38408
|
0.8
|
4.32
|
5.4
|
5.5
|
400
|
4
|
0.08
|
38
|
|
以上仅为代表性产品,我们可以按客户要求订制!

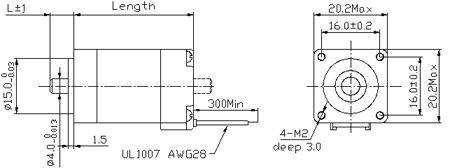

机械尺寸

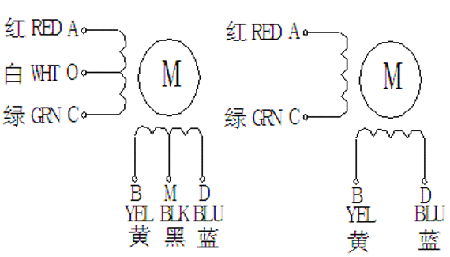

接线图
.jpg) .gif)
